HKVS获取固件

一个项目设备，记录下获取到固件的过程。

尝试1：串口提取（失败）

首先通过USB2TTL拿到了U-Boot shell。命令里没有md等命令，尝试通过设置bootargs环境变量方式来。

尝试2：mtd 挂载（失败）

还考虑使用 mtd 挂载的方式来读取，不过经过尝试，该方法仅适用于 ubi.img 没有错误的情况，否则会在 ubi attach 的时候报错。
对应的 flash 芯片为 GD5F2GQ5UExxG，对应文档链接：https://download.gigadevice.com/Datasheet/DS-00890-GD5F2GQ5UExxG-Rev1.6.pdf
可以看到比较重要的数据：

# 这四位是 read ID 返回的四个字节
Manufacturer ID: 0xC8
Device ID: 0x52
Byte2 Byte value: none
Byte3 Byte value: none

提取到的 bin 文件差不多为 256MB ，共有 2k 个块
进行挂载不太行，首先是没有对应的 mtd simulated device,使用其他的类似的挂载上去也会发现有错误。

尝试3：ECC 修复（失败）

这里感觉是解决 bit flip 的最正规的方法，但奈何提到的 flash 格式与官方 datasheet 格式不一致，怀疑是厂商自定义了一套软件层的 ECC。以下仅作参考
感觉可以尝试利用起来 flash 的 ECC 了，如果真的是有 bit flip 存在的话。
直接在 linux 源码中找到了该设备对应的布局源码：

SPINAND_INFO("GD5F2GQ5UExxG",
	     SPINAND_ID(SPINAND_READID_METHOD_OPCODE_DUMMY, 0x52),
	     NAND_MEMORG(1, 2048, 128, 64, 2048, 40, 1, 1, 1),
	     NAND_ECCREQ(4, 512),
	     SPINAND_INFO_OP_VARIANTS(&read_cache_variants_2gq5,
				      &write_cache_variants,
				      &update_cache_variants),
	     SPINAND_HAS_QE_BIT,
	     SPINAND_ECCINFO(&gd5fxgqx_variant2_ooblayout,
			     gd5fxgq5xexxg_ecc_get_status)),

问了 gpt 可以知道基本信息：

page_size: 2048，每页2kb
oob_size: 128，每个 oob 区 128 字节
pages_per_block：每块 64 页
ECC 要求：每 512 字节需要 4-bit ECC

按之前的理论，一个 page 一个 oob 区，其内存布局如下：

data1: 0x000 - 0x410    (size: 0x410)
oob1/free: 0x410 - 0x43a    (size: 0x2a)
data2: 0x43a - 0x800    (size: 0x3c6)
oob2/free: 0x800 - 0x802    (size: 0x2)
data3: 0x802 - 0x82c    (size: 0x2a)
oob3/free: 0x82c - 0x880    (size: 0x54)

/mnt/SJTU/研究生/任务/Projects/码头/camera/haikang/firmware/most_common
base ❯ hexdump -v -C -n $((2176*103)) ./most_common.BIN| tail -n 9
00036b00  ff ff 73 48 ef 6f 7c 68  e9 a1 6e 4a bd 8e 31 b6  |..sH.o|h..nJ..1.|
00036b10  75 d7 67 e3 f3 55 df ec  fc cc 7a 17 41 41 ce 5c  |u.g..U....z.AA.\|
00036b20  7c eb f6 4b 95 e5 da b0  72 86 55 c5 a3 6d 8d 81  ||..K....r.U..m..|
00036b30  7c 4a 8c 48 a6 b4 df 9f  31 f8 d3 76 2c 4c ec 6b  ||J.H....1..v,L.k|
00036b40  c7 84 41 c9 88 e8 07 92  29 41 ab d3 3e 87 18 6a  |..A.....)A..>..j|
00036b50  f6 ca 4e 9b 77 7c ff ff  ff ff ff ff ff ff ff ff  |..N.w|..........|
00036b60  ff ff ff ff ff ff ff ff  ff ff ff ff ff ff ff ff  |................|
00036b70  ff ff ff ff ff ff ff ff  ff ff ff ff ff ff ff ff  |................|
00036b80

/mnt/SJTU/研究生/任务/Projects/码头/camera/haikang/firmware/most_common
base ❯ hexdump -v -C -n $((2176*13)) ./most_common.BIN| tail -n 9
00006e00  ff ff 5a e3 11 00 00 0a  40 20 c2 e3 01 50 a0 e3  |..Z.....@ ...P..|
00006e10  20 20 82 e3 00 20 83 e5  48 20 1b e5 01 3a a0 e3  |  ... ..H ...:..|
00006e20  70 30 41 e3 00 10 a0 e3  08 20 83 e5 fb 77 2d 55  |p0A...... ...w-U|
00006e30  8b 33 62 35 c0 aa 38 84  74 70 11 80 5b 9e 7c d5  |.3b5..8.tp..[.|.|
00006e40  db b2 41 91 90 ef 8f 0f  dd 5d f3 f0 cd 2a 0c 47  |..A......]...*.G|
00006e50  10 4f b7 0f 8f 68 ff ff  ff ff ff ff ff ff ff ff  |.O...h..........|
00006e60  ff ff ff ff ff ff ff ff  ff ff ff ff ff ff ff ff  |................|
00006e70  ff ff ff ff ff ff ff ff  ff ff ff ff ff ff ff ff  |................|
00006e80

/mnt/SJTU/研究生/任务/Projects/码头/camera/haikang/firmware/most_common
base ❯ hexdump -v -C -n $((2176*3)) ./most_common.BIN| tail -n 9
00001900  ff ff db e5 00 40 8e e5  5c 00 00 0a 0b 00 00 3a  |.....@..\......:|
00001910  04 00 50 e3 03 00 00 1a  2e 00 5b e5 70 00 ef e6  |..P.......[.p...|
00001920  1c d0 4b e2 f0 8b bd e8  00 30 e0 e3 53 23 5a 08  |..K......0..S#Z.|
00001930  6c 64 97 b8 68 c4 f8 6e  d2 f8 a8 10 46 ff e4 14  |ld..h..n....F...|
00001940  ce d7 39 a9 7b 68 8b 56  cf 52 21 6c 92 17 e1 71  |..9.{h.V.R!l...q|
00001950  08 18 40 c6 2d bd ff ff  ff ff ff ff ff ff ff ff  |..@.-...........|
00001960  ff ff ff ff ff ff ff ff  ff ff ff ff ff ff ff ff  |................|
00001970  ff ff ff ff ff ff ff ff  ff ff ff ff ff ff ff ff  |................|
00001980

如上图所示，可见 oob2 区域固定为 0xffff 两个字节，最后 oob3 区域的最后 0x2a 字节固定为 0xff
编写脚本验证可知该条件成立：

import os

BLOCK_SIZE = 0x880
violation_num = 0

blank_pattern1 = b"\xff"*0x2
blank_pattern2 = b"\xff"*0x2a
const_pattern1 = b"\xff"*0x2
const_pattern2 = b"\xff"*0x2a

with open("./most_common.BIN", "rb") as f:
    size = f.seek(0, os.SEEK_END)
    print(f"target firmware size: {hex(size)}")
    block_num = size // BLOCK_SIZE

    for i in range(block_num):
        f.seek(BLOCK_SIZE*i+0x800)
        if i % 0x100 == 0:
            print(f"read block ({i+1}/{block_num})")
        if f.read(2) != const_pattern1:
            print(f"block {i} violation pattern1!")
            violation_num += 1

        f.seek(BLOCK_SIZE*i+0x856)
        if f.read(0x2a) != const_pattern2:
            print(f"block {i} violates pattern2!")
            violation_num += 1

print(f"result: violations block num is {violation_num}, total block num is {block_num}.")

也就是说有0x2c字节是固定值，剩下 0x80 -0x2c=84 字节即可能为进行ecc的部分，不过按照 linux 源码机制应该是有64字节为ecc，其他字节均为 free 字段，每 512 字节对应 4-bit ecc
这里放一下官方的对应芯片的 datasheet 吧：

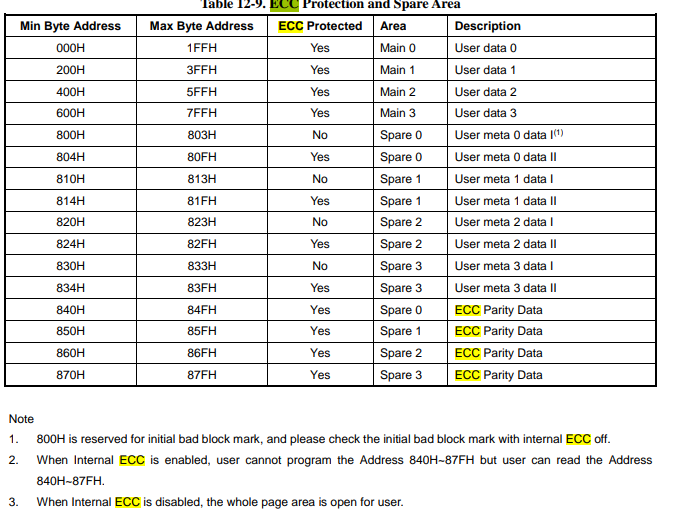

据官方描述，应该是有64字节来用于 ECC 纠错
这里假设是要把原布局改为：data1 - data2 - data3 - oob2 - oob1 - oob3，然后可以得到正常的 2048 + 128 内存布局
有一个比较明显的例子：
在 0xa766990 地址，应该是直接将数据data3 拼接到 data2 后面，
更新，这一步放弃了，看不懂 ecc 的格式，后面还是建议多次读，取众数吧

尝试2：flash dump固件（部分成功）

该方法也是我们最初采取的方法，但是当时提出来拿到 ubi 后发现各种方式都无法直接解析就暂时搁置了… 而且有一个很抽象的问题就是每次读取的 flash 内容都存在随机位置的 bit flip 。这个可能是使用热风枪吹 flash 时过热把 flash 烧坏了，不过后续还是部分绕过了该问题。

固件去除 ECC 段

查看从 flash 中 dump 到了固件，可以发现每隔0x800存在0x80的 spare padding 内容，需要进行patch，这一部分在后续继续查阅资料可以发现是 OOB（ECC）区域，并且该区域位置很奇怪（在0x410 有 0x2a 字节不知道是什么用处，在 0x802 后也有 0x2a 字节则是有效数据，需要保留）。但是发现每次dump到的flash不太一样，大概率是flash被吹坏了。

也有可能是 NAND 有一个 bit flip 的机制（不太懂，这个我觉得大概率就是flash质量不行了 XD

ubi 格式修复

使用 github 上的 ubidump repo 工具来解析。使用这个的目的是源码便于理解以及修改。
这里出现了另外一个问题是针对上面去除 ECC 后的 ubi.img 进行提取，只识别到app_pri, cfg_pri两个类型，以及只有一个文件。
通过调试发现可以通过修改 ubidump.py 的逻辑来改进，（应该是 vid_data，ubidump 没有集成多个 vtable 的能力，因此会默认选取最后一个 vtable[0]）
但是还是只能获取到部分，此时能提取到的文件从1个变为了1MB的文件系统，感觉还是损坏的问题（没错，就是 bit flip，导致有很多错误致使提取提前结束）。

brute force crc

这一操作非常的不优雅，但是却极其有效，因为基于了一个事实：发生 bit flip 的概率是比较小的，并且 ubi 对应的一个 inode data 的大小也不够大，因此在一个 node 中的 data 的 crc 校验失败大概率仅有一个 bit flip 导致，因此只要稍微爆破一下即可（实际上在爆破中确实有大 node 会导致卡比较久的时间）
首先在 listfiles 功能上进行实验，因为在 ubidump 提取文件时比如在 listfiles 功能中，解析的大多数 node 的 data 大小都比较小，可以尝试爆破的手段。
经过尝试非常可取，可以将所有的文件都列举出来（中间有一个 invalid node size 的报错，当然也是由于 bit filp 导致的 : )，这个会在最后再简单提及）
简单实现了一个假设只需要爆破1bit的情况的脚本。提取目标固件，可以成功提取到大小 38 MB 的文件系统。经过统计，共出现了422处需要爆破的位置，共有406处爆破成功crc。失败文件如下：

test/app_pri/hik_ar9331_2.bin
test/app_pri/heop/package/smart/dsp/model/ped_ied_detect_888/coef.bin
test/app_pri/heop/package/smart/dsp/model/ped_ied_cls3d_888/coef.bin
test/app_pri/heop/package/smart/dsp/libHMS_lib_V4.5_banding.a
test/app_pri/heop/package/smart/fsa/lib/libobject_leave_event.so.1.1.0
test/app_pri/heop/package/smart/fsa/smart
test/app_pri/app.tar.gz
test/app_pri/h8_modules.tgz
test/app_pri/webLib/doc/ui/images/pwd-reset.png
test/app_pri/webLib/doc/page/panorama/image/refresh_click.png
test/app_pri/webLib/doc/script/lib/jsPlugin/playctrl/Decoder.wasm
test/app_pri/webLib/doc/script/lib/excanvas.js
test/app_pri/webLib/doc/script/lib/angularjs/angularjs/angular.min.js
test/app_pri/webLib/doc/script/playback/search.js
test/app_pri/webLib/doc/script/config/faceAttendance/faceAttendanceAlgorithm.js
test/app_pri/webLib/doc/script/config/system/newSettingVCAResource.js

然后发现还存在其他的报错类型，其实大概率也是因为仅靠 crc 来爆破并不是唯一解的原因，这种情况大概有68-16=52个，报错信息如下：

1	ERROR writing b'test/app_pri/curl', Compressed data violation -6

不过其实大差不差了，因为我们不需要模拟 : )，可以进行基本的二进制程序分析了。

接下来是另外一个问题：invalid inode size，也是 bit flip 的问题，直接修改掉即可
这里我们通过 listfiles 功能可以得到所有的文件数量为： 2135个（多了114个文件）

更新之前的结果，共有 72 个文件失败，19 个直接由于crc爆破失败导致。
似乎还有一些文件没有提出来，这个似乎是因为 vid_table 的选取问题，因为这一部分的修复为直接硬编码指定了对应 rootfs 的，其他的直接忽略掉了。
