D3CTF2022-d3kheap

基本信息

readme 里提供了部分编译配置选项，可以看到使用 SLUB 分配器，同时开启 SLAB_FREELIST_RANDOM, SLAB_FREELIST_HARDENED 等保护：

CONFIG_STATIC_USERMODEHELPER=y
CONFIG_STATIC_USERMODEHELPER_PATH=""
CONFIG_SLUB=y
CONFIG_SLAB_FREELIST_RANDOM=y
CONFIG_SLAB_FREELIST_HARDENED=y
CONFIG_HARDENED_USERCOPY=y

查看启动脚本，照例开启 smep, smap, kpti, kaslr 保护：

#!/bin/sh
qemu-system-x86_64 \
	-m 256M \
	-cpu kvm64,+smep,+smap \
	-smp cores=2,threads=2 \
	-kernel bzImage \
	-initrd ./rootfs.cpio \
	-nographic \
	-monitor /dev/null \
	-snapshot \
	-append "console=ttyS0 kaslr pti=on quiet oops=panic panic=1" \
	-no-reboot

解包文件系统，提供了内核模块 d3kheap.ko ，同时初始化脚本如下：

#!/bin/sh
chown -R 0:0 /
mount -t tmpfs tmpfs /tmp
mount -t proc none /proc
mount -t sysfs none /sys
mount -t devtmpfs devtmpfs /dev

echo 1 > /proc/sys/kernel/dmesg_restrict
echo 1 > /proc/sys/kernel/kptr_restrict

chown 0:0 /flag
chmod 400 /flag
chmod 777 /tmp

insmod d3kheap.ko
chmod 777 /dev/d3kheap

cat /root/banner
echo -e "\nBoot took $(cut -d' ' -f1 /proc/uptime) seconds\n"
setsid cttyhack setuidgid 1000 sh
poweroff -d 0 -f

题目漏洞分析

分析 d3kheap 模块，注册了字符设备 d3kheap，定义了 open, read, write, release, ioctl 等操作。
open, release, read, write 没啥好说的，只是打印了一个日志信息。
ioctl 定义一些操作：

• 0x1234：申请 0x400 大小的对象，flag 为 GFP_KERNEL，这里第一个参数 kmalloc_caches[10] 为 kmem_cache 池，即 kmalloc-*。这里会将对象赋值给全局变量，申请一次。
• 0xDEAD：释放 全局变量 指针，没有进行清空。这里有一个 ref_count 变量进行计数，如果不为0才能进行释放。（这里需要注意 ref_count 被 初始化 成了1,因此可以通过 Double Free），因此存在 UAF 以及 Double Free 漏洞

漏洞利用

在 slub_free 中有对 double free 的简单检查（类似于 glibc 中的 fastbin，会检查 freelist 指向的第一个 object），因此不能直接 double free，而是应该转化为 UAF 进行利用。

static inline void set_freepointer(struct kmem_cache *s, void *object, void *fp)
{
	unsigned long freeptr_addr = (unsigned long)object + s->offset;

#ifdef CONFIG_SLAB_FREELIST_HARDENED
	BUG_ON(object == fp); /* naive detection of double free or corruption */
#endif

	freeptr_addr = (unsigned long)kasan_reset_tag((void *)freeptr_addr);
	*(freeptr_t *)freeptr_addr = freelist_ptr_encode(s, fp, freeptr_addr);
}

构造 UAF

首先很简单可以实现 UAF

• 分配一个 1024 大小的 object
• 释放该 object
• 将其分配到别的结构体上
• 释放该 object

解法1：利用 setxattr 多次劫持 msg_msg

Step1. setxattr 修改 object 内容

接下来思考如何对一个 free 状态的 object 写入数据，这里使用的是 setxattr 系统调用。
setxattr 系统调用可以在 kernel 利用中提供近乎任意大小的内核空间 object 分配。
在 setxatrr 函数中有如下逻辑：

static long
setxattr(struct dentry *d, const char __user *name, const void __user *value,
     size_t size, int flags)
{
    //...
        kvalue = kvmalloc(size, GFP_KERNEL);
        if (!kvalue)
            return -ENOMEM;
        if (copy_from_user(kvalue, value, size)) {

    //,..

    kvfree(kvalue);

    return error;
}

这里 value 和 size 都是由用户指定。写入后会将其 kvfree 掉，因此我们可以通过 setxattr 多次修改 victim 的内容。
不够完美的一点是，slub 中 free 的 object 同样是连接成一个单向链表，因此无法控制该 object 中 kmem_cache->offset 偏移处 8 字节的内容。

Step2. msg_msg 搜索内存完成地址泄漏

以上 setxattr 为任意地址写原语，接下来实现任意地址读原语。利用 msg_msg 实现。msg_msg 使用 system V 消息队列：

• msgget：创建一个消息队列
• msgsnd：向指定消息队列发送消息
• msgrcv：向指定消息队列接收消息
  当创建消息队列时，在内核空间会分配以下结构体，表示消息队列：

  /* one msq_queue structure for each present queue on the system */
  struct msg_queue {
  	struct kern_ipc_perm q_perm;
  	time64_t q_stime;		/* last msgsnd time */
  	time64_t q_rtime;		/* last msgrcv time */
  	time64_t q_ctime;		/* last change time */
  	unsigned long q_cbytes;		/* current number of bytes on queue */
  	unsigned long q_qnum;		/* number of messages in queue */
  	unsigned long q_qbytes;		/* max number of bytes on queue */
  	struct pid *q_lspid;		/* pid of last msgsnd */
  	struct pid *q_lrpid;		/* last receive pid */

  	struct list_head q_messages;
  	struct list_head q_receivers;
  	struct list_head q_senders;
  } __randomize_layout;

  当我们调用 msgsnd 系统调用在指定消息队列上发送一条指定大小的 message 时，在内核空间中会创建一个结构体：

  /* one msg_msg structure for each message */
  struct msg_msg {
  	struct list_head m_list;
  	long m_type;
  	size_t m_ts;		/* message text size */
  	struct msg_msgseg *next;
  	void *security;
  	/* the actual message follows immediately */
  };

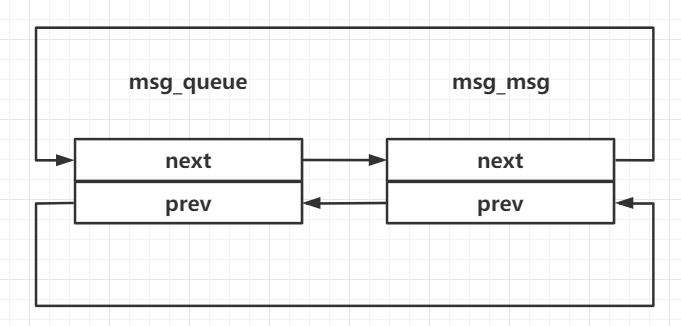

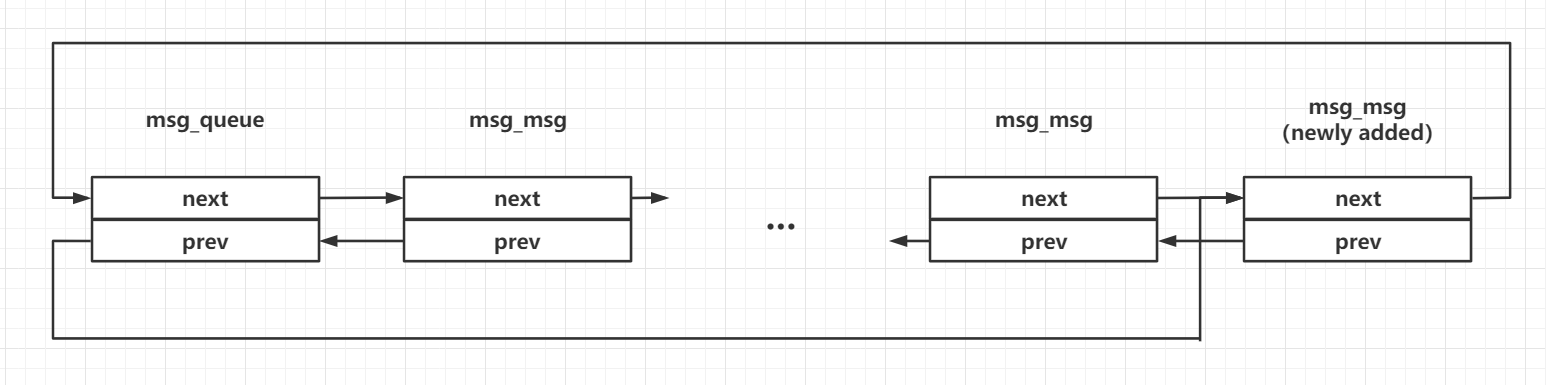

  在内核中，这两个结构体形成一个循环双向链表： 如果消息队列中只有一个消息则是下图： 接下来深入阅读 msg_msg 的内部结构，阅读 msgsnd 源码可知，当发送一个消息

  static long do_msgsnd(int msqid, long mtype, void __user *mtext,
  		size_t msgsz, int msgflg)
  {
  	struct msg_queue *msq;
  	struct msg_msg *msg;
  	int err;
  	struct ipc_namespace *ns;
  	DEFINE_WAKE_Q(wake_q);

  	ns = current->nsproxy->ipc_ns;

  	if (msgsz > ns->msg_ctlmax || (long) msgsz < 0 || msqid < 0)
  		return -EINVAL;
  	if (mtype < 1)
  		return -EINVAL;

  	msg = load_msg(mtext, msgsz);
  	...

load_msg 函数调用 alloc_msg 函数分配对象，并调用 copy_from_user 拷贝用户输入内容。

struct msg_msg *load_msg(const void __user *src, size_t len)
{
	struct msg_msg *msg;
	struct msg_msgseg *seg;
	int err = -EFAULT;
	size_t alen;

	msg = alloc_msg(len);
	if (msg == NULL)
		return ERR_PTR(-ENOMEM);

	alen = min(len, DATALEN_MSG);
	if (copy_from_user(msg + 1, src, alen))
		goto out_err;

	for (seg = msg->next; seg != NULL; seg = seg->next) {
		len -= alen;
		src = (char __user *)src + alen;
		alen = min(len, DATALEN_SEG);
		if (copy_from_user(seg + 1, src, alen))
			goto out_err;
	}

	err = security_msg_msg_alloc(msg);
	if (err)
		goto out_err;

	return msg;

out_err:
	free_msg(msg);
	return ERR_PTR(err);
}

alloc_msg 函数定义如下：

static struct msg_msg *alloc_msg(size_t len)
{
	struct msg_msg *msg;
	struct msg_msgseg **pseg;
	size_t alen;

	alen = min(len, DATALEN_MSG);
	msg = kmalloc(sizeof(*msg) + alen, GFP_KERNEL_ACCOUNT);
	if (msg == NULL)
		return NULL;

	msg->next = NULL;
	msg->security = NULL;

	len -= alen;
	pseg = &msg->next;
	while (len > 0) {
		struct msg_msgseg *seg;

		cond_resched();

		alen = min(len, DATALEN_SEG);
		seg = kmalloc(sizeof(*seg) + alen, GFP_KERNEL_ACCOUNT);
		if (seg == NULL)
			goto out_err;
		*pseg = seg;
		seg->next = NULL;
		pseg = &seg->next;
		len -= alen;
	}

	return msg;

out_err:
	free_msg(msg);
	return NULL;
}

可以发现，其分配 msg_msg 生成的结构如下（kmalloc, GFP_KERNEL_ACCOUNT）：

• 如果 size 小于 PAGE_SIZE-sizeof(msg_msg)，则会分配一个 size+header 大小的对象，前 0x30 大小存放 msg_msg 的 header，剩余部分存放用户数据。
• 如果超出，则超出部分会生成 msg_msgseg 结构体，该结构体为一个单向链表，前8字节存放下一个 msg_msgseg 结构体，剩余为用户数据。
  因此，可以分配一个大小为 1024 的 msg_msg 结构体作为 victim，利用 setxattr 系统调用修改 header 中的 m_ts （textsize）成员，从而实现堆上的数据越界，同时还能修改 msg_msg->next 实现任意地址读。
  但是如果正常 msgrcv 接受消息，会调用 list_del() 将 msg_msg 结构体 unlink 掉，这会导致内核 panic。

  static long do_msgrcv(int msqid, void __user *buf, size_t bufsz, long msgtyp, int msgflg,
  	       long (*msg_handler)(void __user *, struct msg_msg *, size_t))
  {
  	...

  		msg = find_msg(msq, &msgtyp, mode);
  		if (!IS_ERR(msg)) {
  			/*
  			 * Found a suitable message.
  			 * Unlink it from the queue.
  			 */
  			if ((bufsz < msg->m_ts) && !(msgflg & MSG_NOERROR)) {
  				msg = ERR_PTR(-E2BIG);
  				goto out_unlock0;
  			}
  			/*
  			 * If we are copying, then do not unlink message and do
  			 * not update queue parameters.
  			 */
  			if (msgflg & MSG_COPY) {
  				msg = copy_msg(msg, copy);
  				goto out_unlock0;
  			}

  			list_del(&msg->m_list);
  			...
  		}
  		...

  不过如果设置 MSG_COPY 标志就不会进行 unlink，从而绕过并且可以多次读取一个 msg_msg 结构体的数据。
  接下来通过 setxattr 修改 msg_msg 的 next 指针为 NULL, 同时将其 m_ts 成员修改为 0x1000-0x30
  然后即调用 copy_msg 函数搜索内存空间，copy_msg 函数在拷贝时会解引用 src->next 指针，如果 next 指针为 非法地址，则会导致 kernel panic。

  struct msg_msg *copy_msg(struct msg_msg *src, struct msg_msg *dst)
  {
  	struct msg_msgseg *dst_pseg, *src_pseg;
  	size_t len = src->m_ts;
  	size_t alen;

  	if (src->m_ts > dst->m_ts)
  		return ERR_PTR(-EINVAL);

  	alen = min(len, DATALEN_MSG);
  	memcpy(dst + 1, src + 1, alen);

  	for (dst_pseg = dst->next, src_pseg = src->next;
  	     src_pseg != NULL;
  	     dst_pseg = dst_pseg->next, src_pseg = src_pseg->next) {

  		len -= alen;
  		alen = min(len, DATALEN_SEG);
  		memcpy(dst_pseg + 1, src_pseg + 1, alen);
  	}

  	dst->m_type = src->m_type;
  	dst->m_ts = src->m_ts;

  	return dst;
  }

  因此我们需要提供 src 正常的堆上地址来保证 合法 next 指针。
  这里因为 slub 会向 buddy system 申请一张或者多张连续内存页，将其分割为指定大小的 object 之后在返还给 kmalloc 的 caller，对于大小为 0x1000 的 object，其每次申请到的连续内存页为四张，分为16个object （sudo cat /proc/slabinfo 命令可以查看信息）
  那么如果我们可以分配多个 0x1000 大小的 msg_msg 结构体，那么就很有可能落在地址连续的 4 张内存页上，此时如果从一个 msg_msg 向后进行越界读，则很容易读取到其他的 msg_msg 结构体上的数据，其 m_list 成员可以帮助我们泄漏一个堆上地址。

因此这里总结一下泄漏内核基址的流程（越界读+搜索）：

• 分配多个 1024 大小的 msg_msg，可以修改其中一个为 0x1000-0x30 从而触发越界读；
• 修改其中一个 msg_msg 大小，即 m_ts 字段为 0x1000-0x30，同时 next 指针为 NULL，此时大概率可以越界读到后面的 msg_msg 结构体，从而读取到其 m_list 成员，m_list 成员会指向 msg_queue 的 qmessages 成员地址，该成员指针又会指向 msg_msg 的 m_list 地址。
• 修改 msg_msg 的 next 指针为 msg_queue->qmessages 地址，此时需要注意 msg_queue 不能 使用 msgrcv 接受消息，从而使 msg_queue->q_lrpid （qmessages 的前8字节，即可以指定为 next->next）为0，从而泄漏 msg_msg 的地址
• 然后根据 msg_msg 的地址一直向后搜索即可。（当然这里可以使用 page_offset_base + 0x9d000 的地址来进行泄漏）

Step3. 构造 A-> B -> A 式 freelist 劫持新的结构体

两种提权方法：修改 cred 结构体；劫持内核执行流
这里 userfaultd 已被弃用，而且能搜索的 内存空间有限，因此选择劫持内核执行流的方法。
这里如果要将其分配到别的地方，而且要进行修改，需要先将其放回 slub 中，因为此时该结构体虽然是 free，但是分配到别的结构体时，我们就无法控制其内容，因为此时 msg_msg 结构体内容被覆盖，无法正常释放。
所以要修复 msg_msg 的双向链表，将 原 msg_msg 释放掉，这里只需要将双向链表指向堆上一个合法地址，next 指针为 NULL 即可。可以直接使用 setxattr 进行修复。（这里有一个点就是 slub 中空闲的 object 是在 kmem_cache->offset 处存放下一个 free object 的指针，而且对于较大的 object 而言，其 offset 通常大于 msg_msg header 的大小。

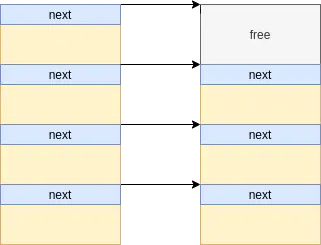

接下来构造 A -> B -> A 的 freelist 即可实现 Double free

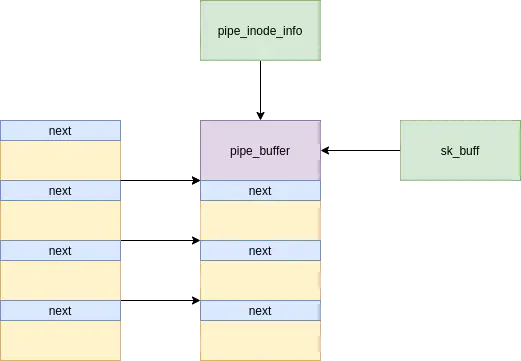

Step4. pipe_buffer 劫持 PIP

pipe_buffer 不修改 nr 的情况下，刚好从 kmalloc-1k 中取 object
当关闭 管道 两端时，会触发 pipe_buffer->pipe_buffer_operation->release 这一指针，因此我们需要劫持其函数表。

解法2：msg_msg + sk_buff 堆喷

构造布局如下 主消息（96 字节） -> 辅助消息（0x400 字节）

double free，使用 sk_buff 堆喷重新获取到该结构体，利用 MSG_COPY 读取失败不会 panic 的特性完成定位

然后 越界读 辅助消息的下一个消息 header 获取到其 prev 主消息地址以及 next msg_queue 地址。
修改 next 为 prev 主消息的地址，读出 其辅助消息地址，从而再减 0x400 即 UAF 对象地址
利用 sk_buff 修改消息，释放 msg_msg 辅助消息完成 unlink，再申请 pipe_buffer 劫持 pipe_buffer.
利用 sk_buff 泄露 pipe_buffer 内内容，从而泄露内核代码段基址
利用 sk_buff 伪造 pipe_operations 内容，构造 ROP 劫持控制流
