内核模块的依赖是装载时的大问题。大部分时候可以通过 Modules.deps 或者 Modules.order 进行依赖模块的自动加载。但是有时候可能没有这些依赖配置（例如树外编译），以及其加载过程不透明（不知道到底是哪个符号依赖于哪个模块）。

modtree

对树外编译模块依赖写了一个简单的脚本，仓库地址：
https://github.com/Eknight-Eutopia/mod_tree
效果如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
msm-kgsl
    ├── socinfo
    │   └── smem
    ├── llcc-qcom
    │   └── socinfo
    │       └── smem
    ├── qcom-dcvs
    │   └── dcvs-fp
    │       ├── qcom-rpmh
    │       │   ├── qcom-ipc-logging
    │       │   │   └── minidump
    │       │   │       ├── debug-symbol
    │       │   │       └── smem
    │       │   └── cmd-db
    │       └── cmd-db
    ├── governor-msm-adreno-tz
    │   └── qcom-scm
    ├── qcom-scm
    ├── cmd-db
    ├── msm-performance
    │   ├── qcom-pmu-lib
    │   │   ├── qcom-scmi-client
    │   │   └── qcom-llcc-pmu
    │   └── sched-walt
    │       └── socinfo
    │           └── smem
    ├── qcom-aoss
    │   └── qcom-ipc-logging
    │       └── minidump
    │           ├── debug-symbol
    │           └── smem
    ├── mem-buf-dev
    │   └── secure-buffer
    │       └── qcom-scm
    ├── qcom-iommu-util
    │   └── qcom-scm
    ├── clk-qcom
    │   ├── gdsc-regulator
    │   │   ├── proxy-consumer
    │   │   └── debug-regulator
    │   └── icc-clk
    ├── secure-buffer
    │   └── qcom-scm
    ├── mdt-loader
    │   └── qcom-scm
    ├── minidump
    │   ├── debug-symbol
    │   └── smem
    ├── qcom-va-minidump
    │   └── minidump
    │       ├── debug-symbol
    │       └── smem
    └── coresight

modgraph

基于neo4j来构造一个简单的模块依赖图，其中以目标模块为根节点，其存在自己的符号以及外部依赖的符号。外部符号有一部分是内核导出，另一部分则是由依赖的模块导出。
基于目标模块获取其依赖树，将每一个模块都作为一个节点，获取其导出符号以及未定义符号，符号也定义为节点。构造以下关系：

  • 模块依赖于其他模块则会指向其他模块，关系为Depends_on；
  • 模块指向自身模块导出符号，关系为Exports；
  • 模块指向未定义符号，关系为Uses；
  • 模块指向其他模块的导出符号，关系为Resolved_to；
    从而构建一个 内核模块的具体符号依赖图，实现仓库为：modgraph

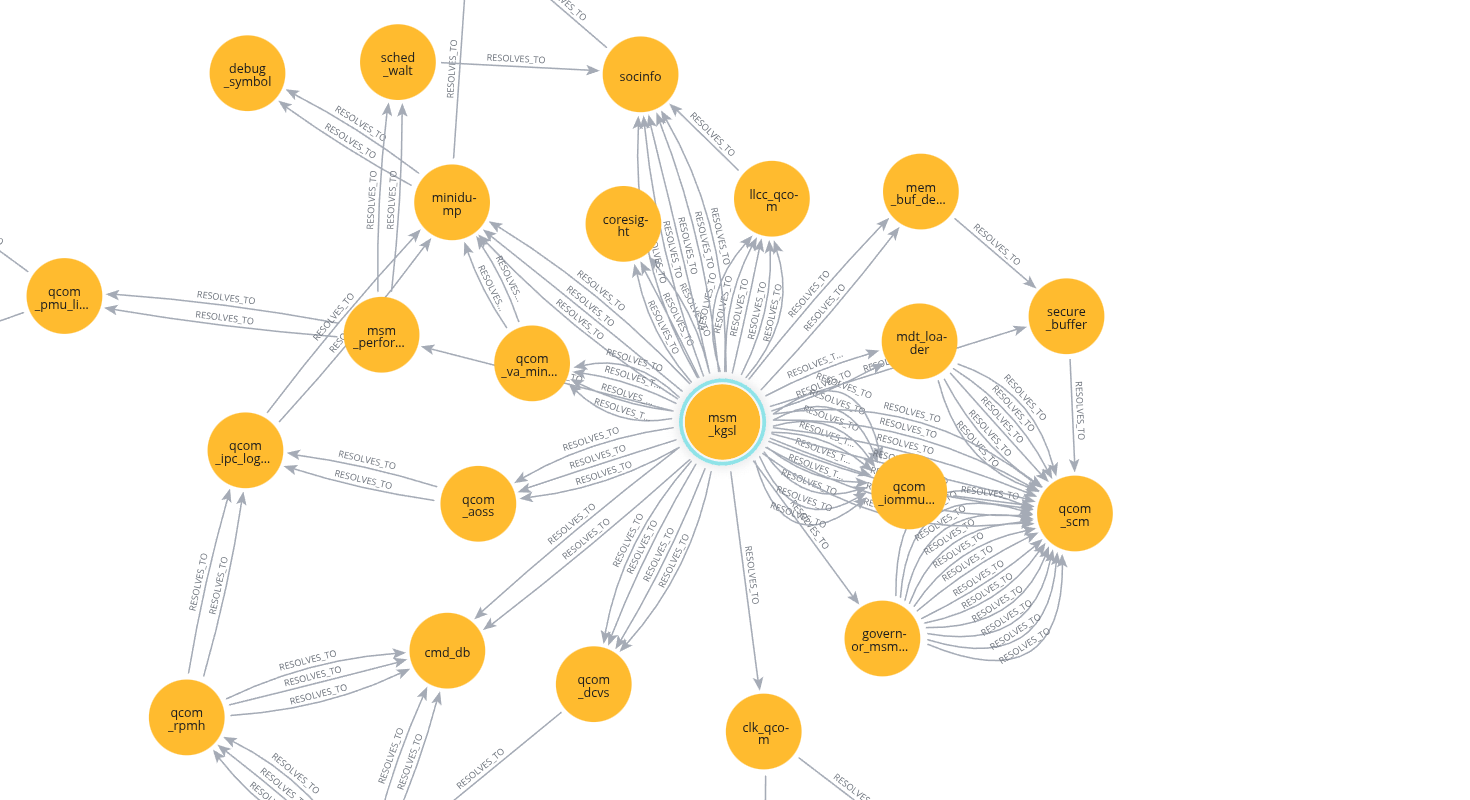

    实现效果图为：
